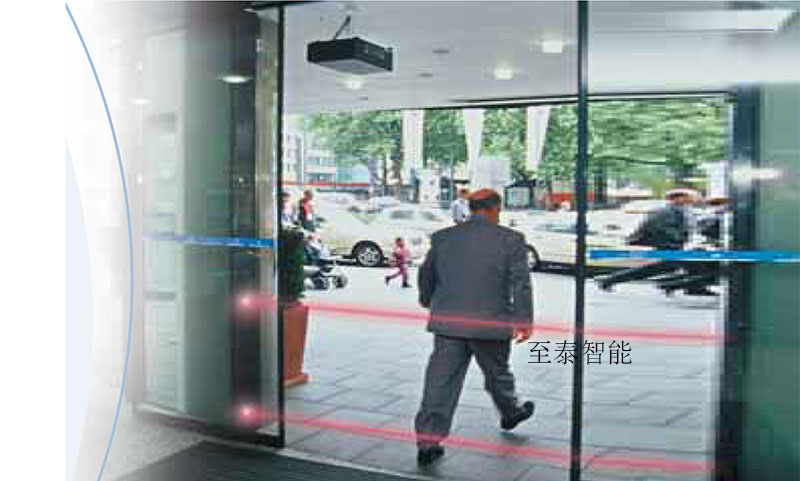

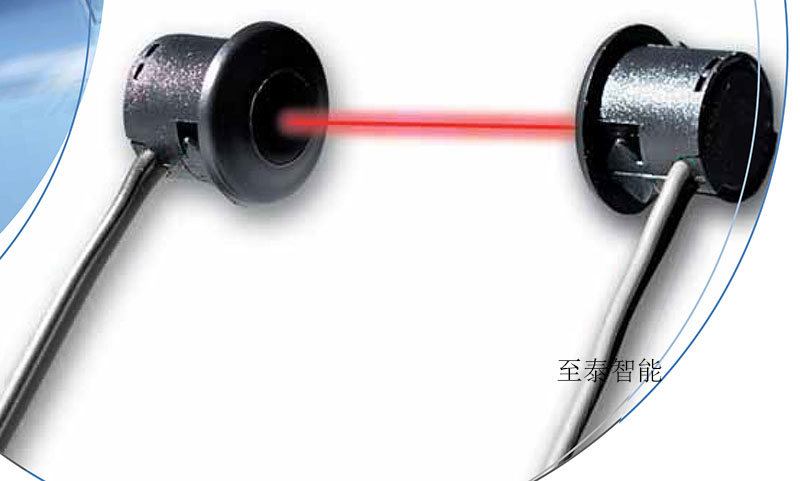

松下自动门安全光线被松下官方称之为辅助光线传感器，是提升平移门安全功能的设备，恒帝和锐帝产品所配置安全光线是一样的，设定方法也完全一样，今天就从松下自动门辅助光线传感器的安装、遥控器设置及使用技巧方面进行详细指导。

松下安全光线安装过程及技术要点：

１．在边框上开设预埋孔、孔的位置应该使传感

器探头镜面保持在同一平面上。

●预埋孔尺寸φ12mm

●设置高度使用一套时600mm

使用二套时300mm，900mm

【注意】设置距离请保持在6m以内。

否则，有可能会使门处于常开状态。

使用2套时，请参照下图。

２．预埋孔加工后清除表面毛刺。

【注意】如果传感器探头处于倾斜状态，会造成光线无法进

入受光探头，使门处于常开状态

３．在足够长的线上拴上重物，使其从发动机箱内

落入边框，再将其从预埋孔中拉出。

４．将辅助光线传感器连接导线固定于引出线上，

并将辅助光线传感器连接导线拉入边框内。

５．将辅助光线传感器软线提升至发动机箱内。

６．将探头确实埋入预埋孔内。

【注意】如探头倾斜，光线无法进入受光探头，会使门处于

常开状态。

辅助光线传感器安装图例

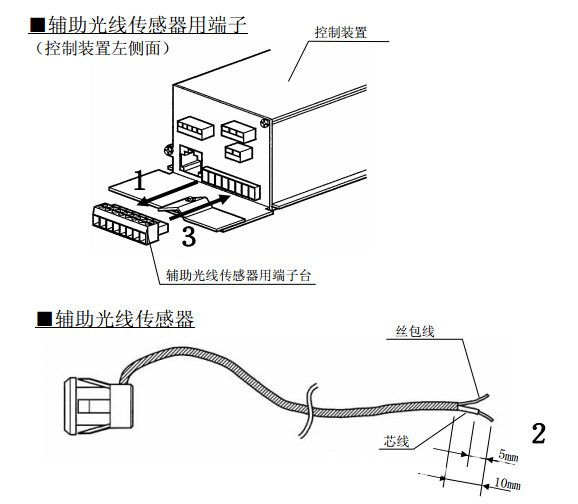

松下自动门辅助安全光线接线方法：

１．取出附带的辅助光线传感器用端子。

２．剥去辅助光线传感器的软导线皮膜，确实连接至

辅助光线传感器端子上。

【注意】请参照下图连接，如有不慎会造成动作不良

３．将已连接了辅助光线传感器软线的端子确实安装

至控制装置

【注意】请很好的插入到底。

连接如有不慎会造成动作不良。

松下自动门出现故障了怎么办：当自动门出现异常故障时，切勿随意拆装，应与客服技术人员联系处理。QQ584655265
